그래프 그리는 사이트 Desmos 사용법 본문
안녕하세요, 설군입니다.
그래프를 그려야 할 일이 있을 때, 저는 주로 데스모스(Desmos)라는 사이트를 이용합니다.
이 글에서는 데스모스에서 함수를 그래프로 그리는 법, 극좌표 그래프 그리는 법, 글자 적는 법, 이미지로 내보내는 법을 정리해놓았습니다.
구글에 Desmos를 검색해도 되고,
desmos.com 으로 들어가도 됩니다.
홈페이지에 들어가서 *그래핑 계산기* 버튼을 누르면 다음과 같은 창이 생성됩니다.
저는 주로 로그인을 해서 사용하는 편이고, 로그인을 하면 자기가 그린 그래프를 저장할 수 있습니다.
이 빈 화면에서, 왼쪽에 있는 창에 원하는 수식을 입력하면 됩니다.
일단 입력을 하면 데스모스에서는 $y$, $x$는 변수로 인식을 하고, 나머지 것들은 상수로 인식을 합니다. 그리고 그 상수는 슬라이더로 추가하여 값을 원하는 대로 변경시킬 수 있습니다. 위의 상태에서 엔터를 눌러주면 다음과 같이 됩니다.
$y=ax^2+bx+c$의 그래프가 그려진 것이고, 상수 $a, b, c$는 슬라이더로 원하는 값을 조절할 수 있어요.
여기 있는 범위를 -10, 10 이 아니라 0, 10 으로 바꾸고 싶다 하는 경우에는, 범위가 표시된 숫자를 눌러주면 됩니다.
범위가 0, 10이 아니라 더 크고 작게도 가능하며 간격 조절도 가능합니다. 혹은 $a=3.6$이라고 값이 나타나있는 부분을 직접 누르면 값을 입력할 수도 있습니다.
* 극좌표 함수 그리기
극좌표 식도 표현할 수 있는데, $r, \theta$를 이용하면 표현할 수 있습니다.
다음과 같이 두 가지 식을 작성한 경우에는, 두 가지 식 모두 그래프로 동시에 표현됩니다.
여기서
이 색깔 버튼을 클릭해주면, 그 그래프를 숨기거나 다시 표시할 수 있습니다.
그래프 자체의 색깔을 변경하려면, 톱니바퀴 모양을 클릭하고
색깔을 눌러주면 변경할 수 있습니다. 색깔, 실선, 점선 등을 설정할 수 있고, 투명도와 두께를 조절할 수 있습니다.
* 레이블 적기
$(50, 50)$와 같이 좌표를 입력하면 그곳에 점이 생깁니다. 그리고 좌측에서 레이블 체크박스를 체크해주게 되면, 글을 적을수 있는 칸이 나옵니다.
원하는 레이블을 적고, 그래프 색 버튼을 눌러주면 점이 사라지고 레이블만 남게 됩니다.

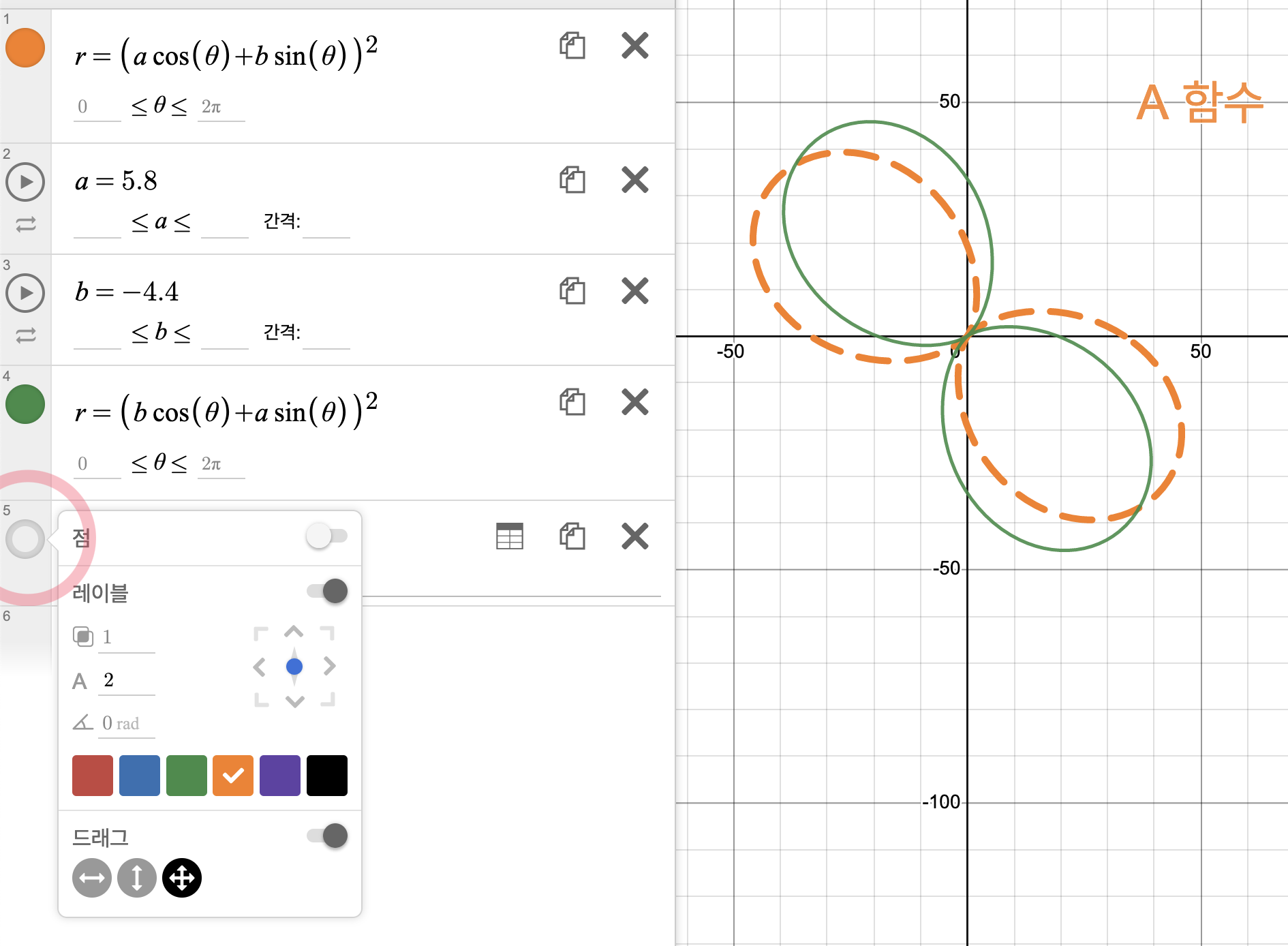

레이블도 톱니바퀴에서 설정할 수가 있는데요, 앞서 했던 것처럼 점을 표시 하느냐 마느냐 설정할 수 있고, 투명도와 글자 크기 및 기울이기를 설정할 수 있어요. 드래그를 켜놓게 되면 그래프 창에서 레이블을 원하는대로 이동시킬 수 있습니다. 그래서 이렇게 만들 수 있어요.
* 그래프 내보내기
만들어진 그래프는 그래프 공유 버튼을 이용해서
이미지 내보내기 버튼을 이용하면 됩니다. 그런데
내보내기 할 때에는, 내가 보고 있는 그래프 창의 범위가 내보내지니까, 이미지를 내보내기 전에 시점을 잘 설정해야 합니다.
png또는 svg(일러스트레이터)파일로 내보내기가 가능하며, svg파일은 어도비 일러스트레이터에서 열었을 때 그룹이 모두 분리가 되고 선 두께등도 조절이 가능합니다.
